一键式报警系统



产品型号：sa-1168-gsm10



深安校园一键式应急报警联网云平台





前言

深安校园一键报警云平台的触角涉及了城市信息安全与管理的方方面面，数字信息时代，已经不再是一个工控机拉几条电话线有事情打个告警电话了事的时代了，那些甚至连远程升级维护都做不到，工控机动辄就出故障导致运营者还得望眼欲穿指望厂家派工程师上门来维修，70年代背上干粮走三天的技术早已经是老黄历了！



目前，大多数市面上以单机版运营的模拟工控机，只适合局域网运行，这些过时落后工控机的封闭性、无法远程管理、无法设置子平台、无法集中管理、运行不稳定、低效、无法实现数字交换导致设备资源利用率低、无法与时俱进升级、更无法实现拓展新业务和新套餐，可处理用户数量非常有限等等局限性，将联网运营商事业拓展的空间完全封杀，形象点说，这和赶上个牛车走在纽约大街上跑运输没有什么区别。一个8路工控机撑破天可以接进500到800套终端而且非常不稳定，更无法同步处理视频，而头等规模的深安数字云平台可以接进至少20万套终端并可以同步处理远程传输的视频。

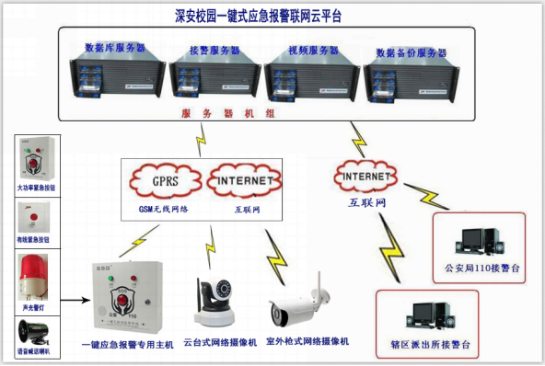

• 系统运行拓扑图及工作原理：





 工作原理：

用户端一键报警主机触发报警====》  现场声光警号响起====》  通过GPRS / TCPIP 通道向深安服务器组推送报警信息 ======》  服务器组按权限按类别通过互联网或局域网或专网分发警情到各中心接警端 =======》  各接警座席客户端直接弹出报警信息（所管辖区派出所接警电脑弹出警情，公安局110接警电脑弹出警情）同时=====》  自动通过深安云端P2P服务器组取到对应的联动的视频设备通道弹出视频。



• 校园一键报警云平台介绍：

功能模块：



警情报读模块,GPRS/EDGE模块,视频接收转发模块,巡检分析/DTMF代码转折模块,心跳包检测模块(网络传输),TCP/IP网络传输管理模块,视频逆向访问模块,云数字子平台开设模块,云数字分级管理模块,巡更管理模块,SDK接口模块,FTP地图和百度电子地图接入模块,数据自动同步备份模块,视频模块(视频接入模块组细分)



 特殊功能：



1、实现报警时录像，录像保存到平台服务器；



2、支持局域网及广域网下的网络视频设备的实时访问及录像；



3、支持HiDDNS动态IP下的视频设备访问，无需路由器动态域名的支持；



4、支持P2P网络摄像机的接入；



5、支持接警服务接入：可接入市面上国际标准CID和4+2协议的报警产品；



6、支持电子地图设置，网络地图访问，所有管理端共用地图服务器，实现地图文件专人导入；  * 分级管理地图，可显示主城市、城区和每个小区、学校的详细平面地图；  * 地图上可方便放置每个小区、学校的地点标识，发生报警时地图点闪烁提示；  * 具备学校防区的地点和防区详细说明，发生报警有详细和准确的地图说明显示；



7、支持报警联动触发:当收到报警信息，中心根据联动报警的设置开始触发所有的动作，如果有要录像则通知NVR自动录像，如果要报警视频要上墙则通知电视墙服务器视频上墙，如果有坐席在观看则坐席弹出视频。



8、支持远程视频观看：客户可以手机APP或电脑客户端随时随地观看实时视频



9.支持巡检控制/DTMF代码解析：巡检分析，协助TTS语音外拨，免费布撤防检测，接警系统接收，DTMF代码解析。可扩展实现：现场声音录音，语音外呼，语音转发，来电显等功能。



10.支持数据自动同步备份：系统自动同步备份模块可实现所有重要数据的同步备份功能, 同步间隔时间可自行设置.备份实时信息提示, 备份失败时候可出现提示. 当出现意外, 主服务器数据损坏或丢失时, 在主服务器接入网络时候, 同步服务器自动将备份还原到主服务器。



11、支持云台控制：可以控制远程视频上下左右移动；



12、一键布撤防模块（群布撤防）：实现IP网络报警主机的批量远程布撤防控制，此功能有别于定时布撤防，可由人工手动控制，随时布撤防所有主机。



13、自动状态检测模块（网络传输）：通过终端与平台的定时网络连接握手，检测终端状态。根据平台设定的间隔时间，如果终端超时未连接平台，则判断终端失去连接或已经被破坏，平台自动弹出报警信息。



14、支持平台对终端进行语音对讲和远程喊话；



15、支持缴费管理打印催缴服务费报表；



16、支持报警事件查询查询所有报警事件的记录；



17.支持云数字子平台开设，可同时给公安局、教育局、应急办等多部门开设接警子平台；



18.支持云数字分级权限管理；



19.系统需支持移动式一键报警终端接入，解决保安人员随时随地报警需求；



• 运营校园一键报警云平台需要准备的必需条件



1、网络服务器 标准的校园一键报警云平台服务器由以下几部分组成，各自为独立的服务器运行。



各服务器作用及特点：



 1台数据库专用服务器，用于用户信息及报警警情信息存储及处理。 （用户连接数高，内存需求大）



1台接警平台软件专用，用于警情处理及远程存储等。 （运行服务器端软件，用户连接数高，磁盘需求小；）



1台视频服务器，用于用户报警录制视频的存储，用户远程回放及事后查看。 （需要大容量磁盘，对内存和CPU需求量大）



1台数据备份专用服务器。  （少量重要数据存储，稳定性要求高，磁盘需求小）



2、操作系统和数据库



操作系统：中文Windows Server 2008 。



推荐环境：中文Windows2008 Server，组件安装IIS和.NET FrameWork2.0,



数据库系统：MS SQL server 2008



3、网络带宽接入

可以采用各种互联网接入方式，必须有固定的IP，带宽10M以上，网络连接必须稳定。



4、接警客户端

PC电脑，内存128MB或以上；

中文Windows（2003、XP、2000）等；

IE6.0或以上，  平台基于WINDOWS2003系统开发, 可完全兼容WINDOWS7 32位系统运行环境

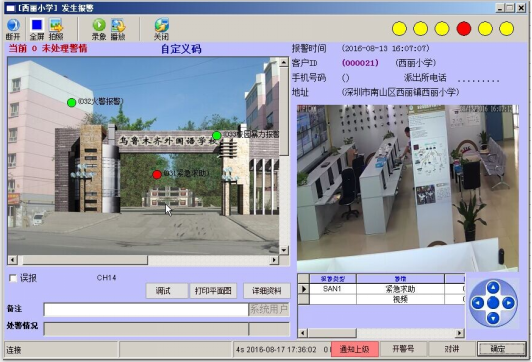

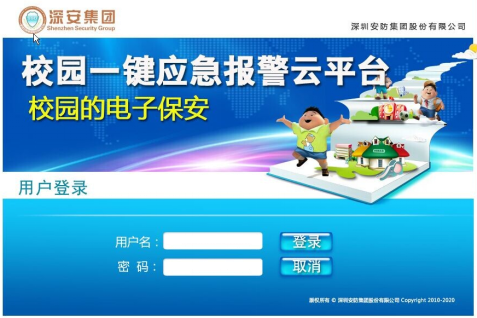

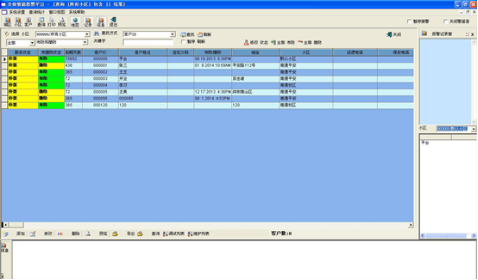

• 以下为接警软件界面部分截图





五、 校园一键式联网报警终端介绍

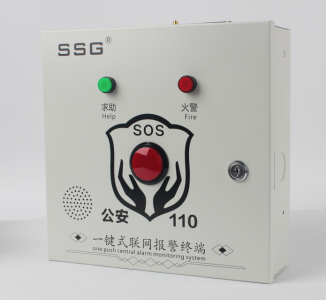

1、单网一键式联网报警终端

型号: SA-1168-UPSGSM9



图片：





功能介绍：



◆自带8路有线防区，99路无线防区。自带3个报警按钮，分别对应3种警情（求助、火警、SOS急救）；大的SOS红色按钮可绑定4组呼叫号码，并且可以实现循环拨打，直到有人接通确认警情为止；火警红色按钮，绑定一组呼叫号码；绿色求助按钮，绑定一组呼叫号码。



◆主机可以独立使用也可以和接警中心联网使用，独立使用时，出现突发情况时按下对应按钮，主机现场报警并响起警号，同时拨打预设好的呼叫号码。有人接通后可直接进入对讲，还可以远程切换进入喊话，对现场起到震慑作用。



◆主机与接警中心联网使用时，在按下报警按钮时先通过GPRS将警情信息推送到接警中心，然后进行独立使用时的功能。整个过程自动完成。接警中心接到警情后可以跟报警者进行对讲，也可以切换成远程喊话震慑不法分子或者指挥现场处置，通话不延时不失真，不受干扰



◆配合公司监控摄像机可以实现视频联动，报警时弹出现场图像，易于指挥中心察看报警情况。



◆传输距离无限延伸，无需网线电话线，只要有手机信号的地方就可以使用，构筑更广阔范围的信息通讯系统；



◆卓越的防雷功能；优越的安装人性化设计；



◆可以另外选配12V7AH铅酸蓄电池，智能充放电保护电路，交流电停电，仍可维持系统正常运行12小时



◆无线报警通信格式采用学习码100万组合无线编码防止串码和干扰。



详细参数：



◆主机电源：交流转直流电源转换器220V交流输入（可选交流110V、240V输入），输出12VDC2A。



◆待机电流：≤40mA，报警电流：≤350mA。



◆使用环境条件：室内，环境温度-10 ~ 50℃，相对湿度≤90%，大气压力86 ~106Kpa。



◆报警接收方式：调幅接收距离：≥120米。（开阔地无干扰直线距离）



◆语音喊话：自带85分贝语音对讲喇叭，可外接大功率喊话喇叭。



◆呼叫按键：三组一键呼叫按键，一个大的SOS按键，一个求助按键，一个火警按键。可分别绑定不同的呼叫号码，其中SOS大按键，可以绑定4组呼叫号码，并且可以实现循环自动拔打。



◆储存电话号码：6组，电话号码位长：32位。



◆报警短信号码：1组



◆主机外接喇叭鸣响分贝：≥120dB;



◆ 无线接收工作频率：433MHz。



◆与管理中心联网协议： SA-GPRS



◆GSM工作频段：三频 900/1800/1900 MHZ；4频：850/900/1800/1900 MHZ。



◆ 尺寸：266mm*260mm*78mm。



该主机可选配声光红色警灯，高分贝喊话喇叭，有线紧急按钮。配套网络摄像头可实现视频联动，选配产品请看后文介绍。



2、双网一键式联网报警终端

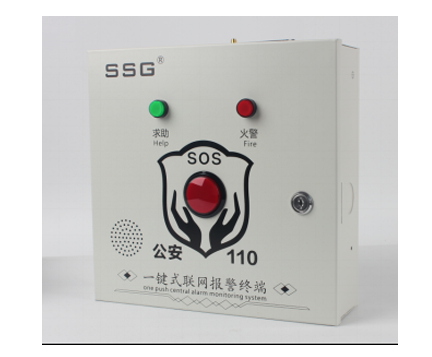

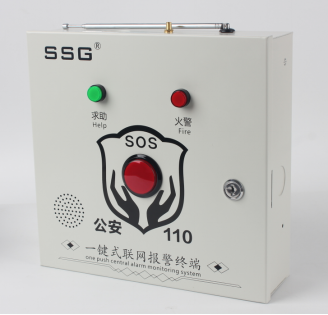

2.1、大功率双网一键式联网报警主机  型号：SA-1168-UPSGSM10



图片：



功能介绍：



◆自带8路有线防区，99路无线防区。自带3个报警按钮，分别对应3种警情（求助、火警、SOS急救）；大的SOS红色按钮可绑定4组呼叫号码，并且可以实现循环拨打，直到有人接通确认警情为止；火警红色按钮，绑定一组呼叫号码；绿色求助按钮，绑定一组呼叫号码。



◆主机可以独立使用也可以和接警中心联网使用，独立使用时，出现突发情况时按下对应按钮，主机现场报警并响起警号，同时拨打预设好的呼叫号码。有人接通后可直接进入对讲，还可以远程切换进入喊话，对现场起到震慑作用。



◆主机与接警中心联网使用时，主机是双网传输，用网线TCP/IP传输和GPRS双通道，更安全更有保证。在按下报警按钮时优先通过TCP/IP将警情信息推送到接警中心，如果在TCP/IP网络故障或者没有TCP/IP网络的情况下，通过备用通道GPRS将警情信息推送到接警中心，然后进行独立使用时的功能。整个过程自动完成。接警中心接到警情后可以跟报警者进行对讲，也可以切换成远程喊话震慑不法分子或者指挥现场处置，通话不延时不失真，不受干扰



◆配合公司监控摄像机可以实现视频联动，报警时弹出现场图像，易于指挥中心察看报警情况。



◆传输距离无限延伸，只要有IP网络或者手机信号的地方就可以使用，构筑更广阔范围的信息通讯系统；



◆卓越的防雷功能；优越的安装人性化设计；



◆可以另外选配12V7AH铅酸蓄电池，智能充放电保护电路，交流电停电，仍可维持系统正常运行12小时



◆无线报警通信格式采用学习码100万组合无线编码防止串码和干扰。



◆该主机带大功率接收模块，既可以独立使用，也可以当成母机接收大功率发射子机（大功率无线紧急按钮，下文有详细介绍）的信号，形成子母搭配，母机与子机的距离根据使用环境不同大概在500米范围内左右，如果需要更远距离设备可以定制。一个母机可以无线连接12个子机。这样用户就不用处处都使用母机解决应急需要了，全无线安装，省时，省力，省成本。



详细参数：



◆主机电源：交流转直流电源转换器220V交流输入（可选交流110V、240V输入），输出12VDC2A。



◆待机电流：≤40mA，报警电流：≤350mA。



◆使用环境条件：室内，环境温度-10 ~ 50℃，相对湿度≤90%，大气压力86 ~106Kpa。



◆报警接收方式： 调幅接收距离：≥120米。（开阔地无干扰直线距离）；调频接收距离：≥500米。（开阔地无干扰直线距离）



◆语音喊话：自带85分贝语音对讲喇叭，可外接大功率喊话喇叭。



◆呼叫按键：三组一键呼叫按键，一个大的SOS按键，一个求助按键，一个火警按键。可分别绑定不同的呼叫号码，其中SOS大按键，可以绑定4组呼叫号码，并且可以实现循环自动拔打。



◆储存电话号码：6组，电话号码位长：32位。



◆报警短信号码：1组



◆主机外接喇叭鸣响分贝：≥120dB;



◆ 无线接收工作频率：433MHz。



◆与管理中心联网协议： SA-GPRS / SA-TCP/IP



◆GSM工作频段:三频 900/1800/1900 MHZ;  4频:850/900/1800/1900 MHZ。



◆传输方式：双网传输 TCPIP有线网络传输与GPRS无线网络传输



◆ 尺寸：266mm*260mm*78mm。  该款报警主机一般配套大功率无线紧急按钮用于如下情况：在学校的保安室方圆500米范围内还需要安装报警点，就可以在保安室安装此款报警主机，在其他的报警点安装大功率无线紧急按钮实现报警需要，不但避免了布线的麻烦，而且大大节约了成本。该主机还可选配声光红色警灯，高分贝喊话喇叭，有线紧急按钮。配套网络摄像头可实现视频联动，选配产品请看后文介绍。

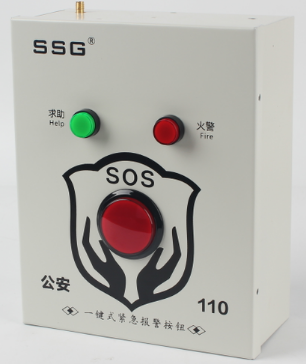

2.2、大功率无线紧急按钮（大功率发射子机）

型号：SA-1168-PB05

图片：





双网大功率子机功能



◆子机自带3个报警按钮，分别对应3种警情（求助、火警、SOS急救），与母机的按键一一对应。大的SOS红色按钮可绑定4组呼叫号码，并且可以通过母机实现循环拨打，直到有人接通确认警情为止；火警红色按钮，绑定一组呼叫号码；绿色求助按钮，绑定一组呼叫号码，电话号码在母机上设置。



◆子机和母机大功率无线传输，避免有线连接施工烦琐，费时，费力，费财的弊端。



◆铁盒子外壳，人性化设计，适用于各种复杂环境。



◆主机外接12V2A锂电，内置锂电，停电不停机。



3、高清网络摄像机

3.1、云台式网络摄像机





◆该网络摄像机不防雨，主要安装于室内。



◆720P百万高清，H.264双码流，标准ONVIF，P2P即插即用，TF卡热拔插，最大支持64G，夜视距10米



◆优势：免设置、无须担心IE漏洞，无须担心病毒侵犯



◆协议：Onvif 2.0协议，全球通用，增加对接NVR产品,



◆帧率：5fps、10fps、15fps、20fps、25fps可调



◆扫描：二维码扫描添加摄像机，更方便安全，防泄密,



◆防盗：API license加密，盗用ID不能使用网络摄像机



◆云台：垂直90°，水平355°，支持16个预置位,



◆系统：WinXP,Vista,Win7,iOS5以上，安卓2.3以上



◆功率：红外灯开启3.5W，云台开启7W(最大功率),



◆包装：200×179×123（长×宽×高）

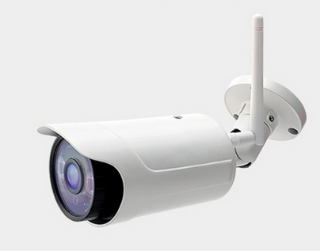

3.2、室外枪式网络摄像机







◆该网络摄像机带防雨罩，主要安装于室外，也可安装室内。



◆720P百万高清，H.264双码流，标准ONVIF，P2P即插即用，TF卡热拔插，最大支持64G



◆双滤光片自动切换，红外灯，夜视10米



◆图像：亮度、对比度、饱和度、色度可调



◆报警：移动侦测报警，声音侦测报警



◆优势：免设置、无须担心IE漏洞，无须担心病毒侵犯



◆协议：Onvif 2.0协议，全球通用，增加对接NVR产品,



◆帧率：5fps、10fps、15fps、20fps、25fps可调



◆扫描：二维码扫描添加摄像机，更方便安全，防泄密,



◆防盗：API license加密，盗用ID不能使用网络摄像机



◆系统：WinXP,Vista,Win7,iOS5以上，安卓2.3以上



4、有线操作键盘



用于对报警主机进行设置，与主机连接即插即用，键盘自带显示屏输出，既可用于主机与配件的设置工具使用，也可以用于门口的键盘输入密码布防，撤防使用



5、有线户外声光闪动警灯







◆12V供电，带安装支架1只，可配套校园一键式应急报警终端使用



6、高分贝语音喊话喇叭





◆可对现场进行远程喊话功能，起到震慑罪犯作用



7、有线紧急按钮





◆与一键式医院多功能报警主机配合使用，86X86标准有线紧急按钮 带钥匙上锁，十万次寿命。

8、脚踏式有线紧急按钮





9、蓄电池





12V7A
